Military Cartridge Diagrams
All content copyright © 7.62x54r.net

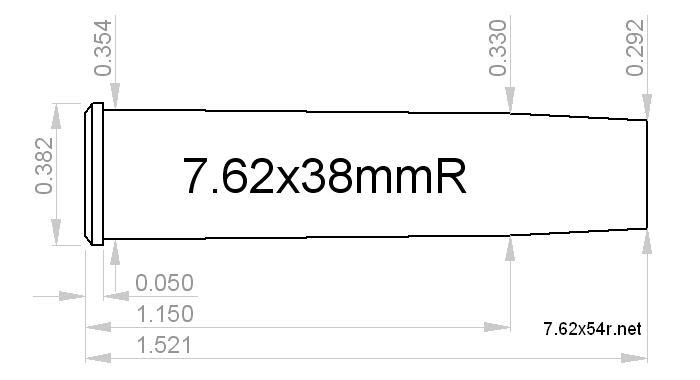

Russia/Soviet Union

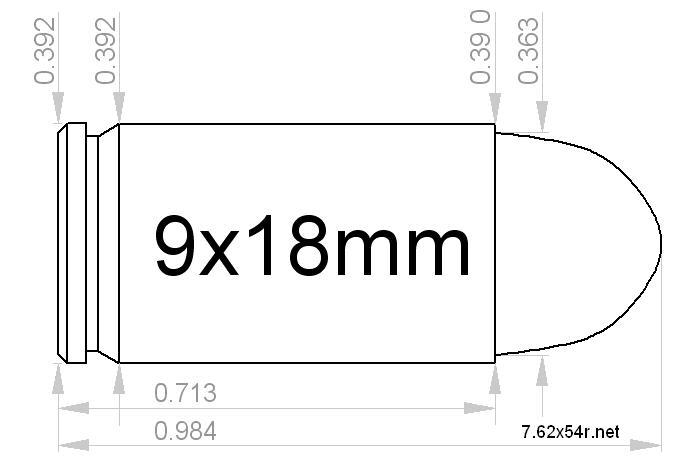

Soviet Union



Russia/Soviet Union



Soviet Union



Soviet Union



Czechoslovakia



Germany



Germany

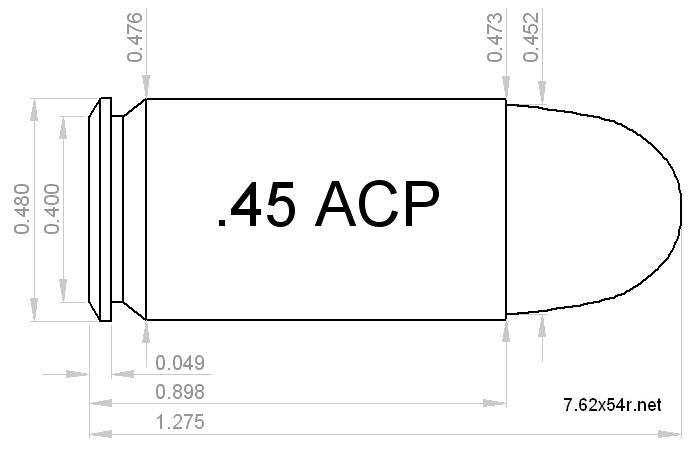

United States

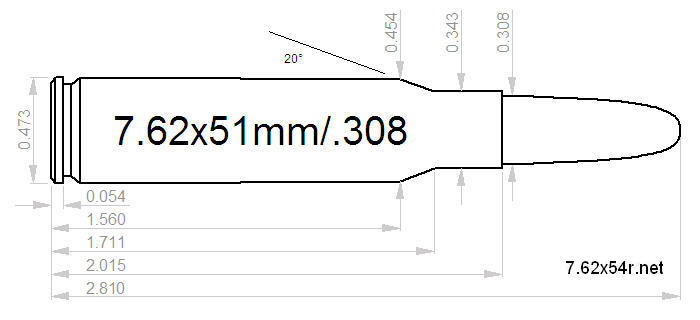

United States/NATO



United States

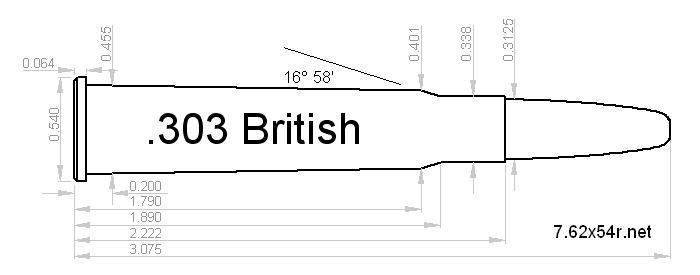

Great Britain



Sweden



Switzerland
